#ReactLynx 渲染流水线

本文以 hello-world 项目为例，详细讲解 ReactLynx 渲染流程：

• 展示 ReactLynx 从首帧渲染到组件更新的完整执行过程
• 理解每个关键阶段在 Trace 视图中的事件分布和时序关系
• 掌握如何利用 Trace 工具精准定位渲染过程中的性能瓶颈

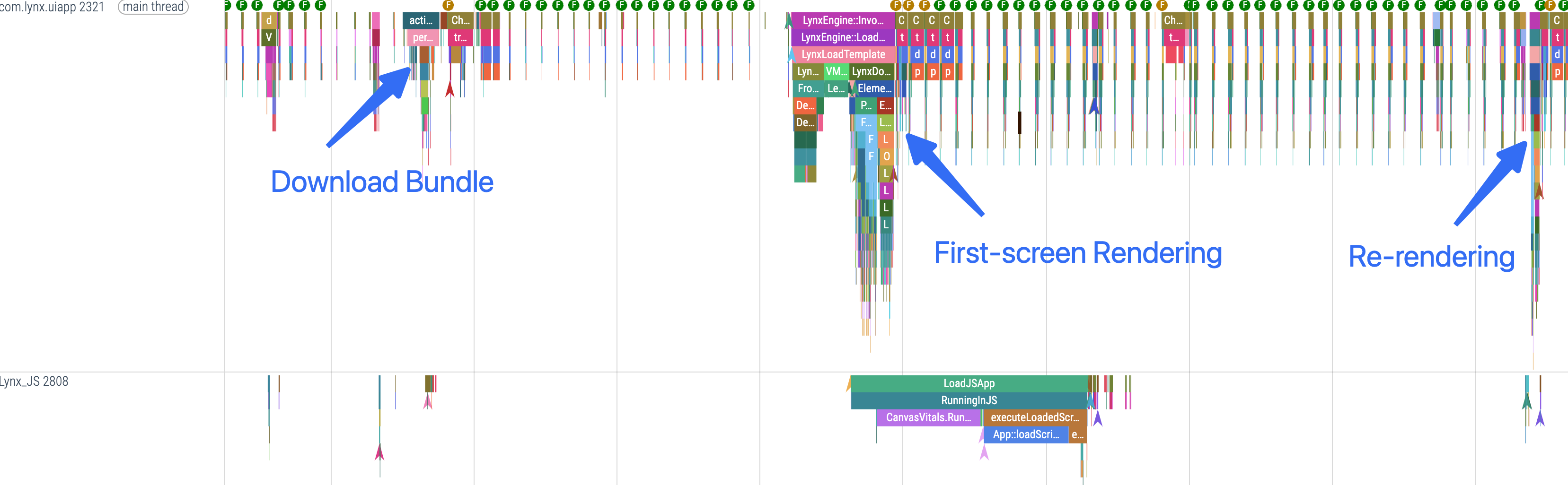

#首帧渲染流程

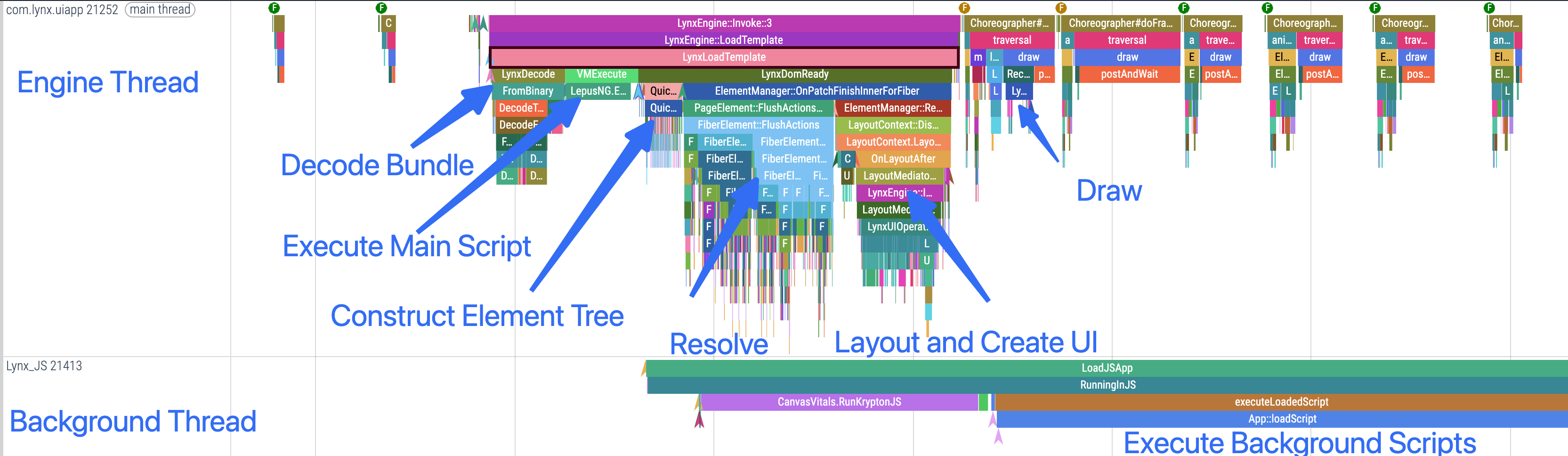

首帧渲染包括下载 Bundle、加载 Bundle、绘制等阶段。

#下载 Bundle

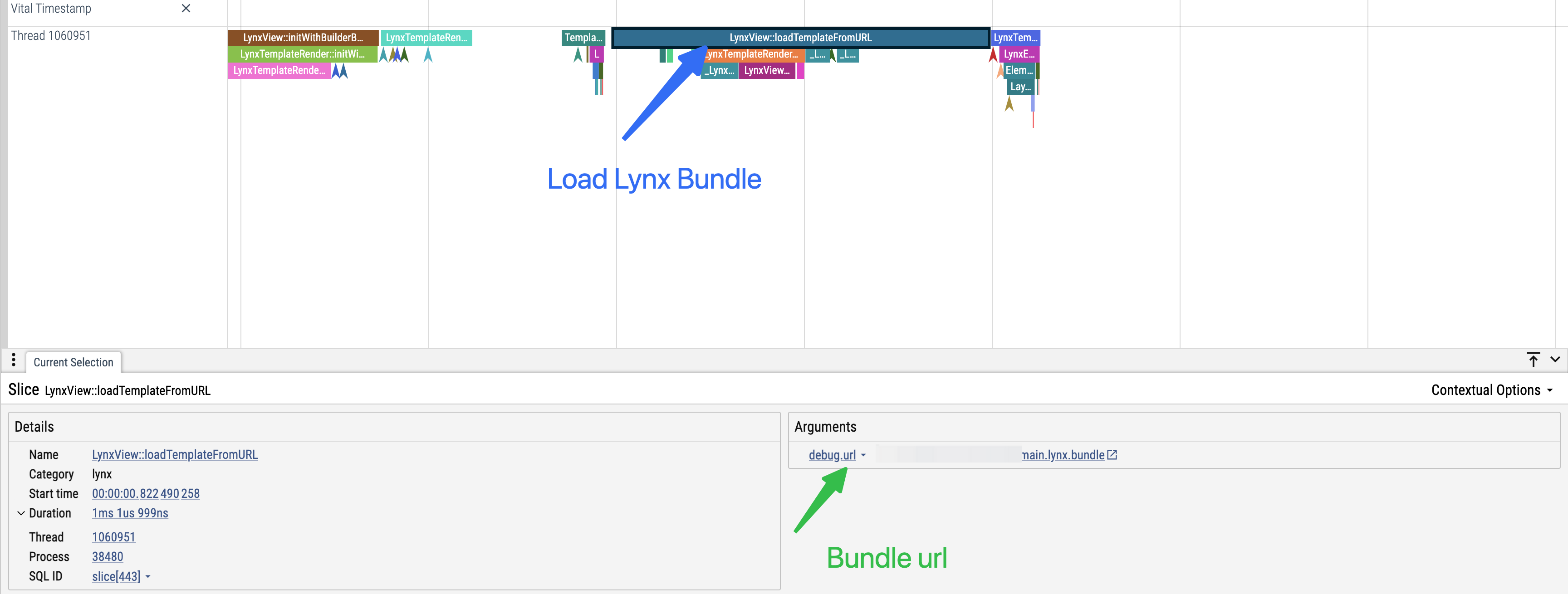

页面启动后首先会下载 Bundle。

#加载 Bundle

Bundle 下载完成后进入加载阶段。

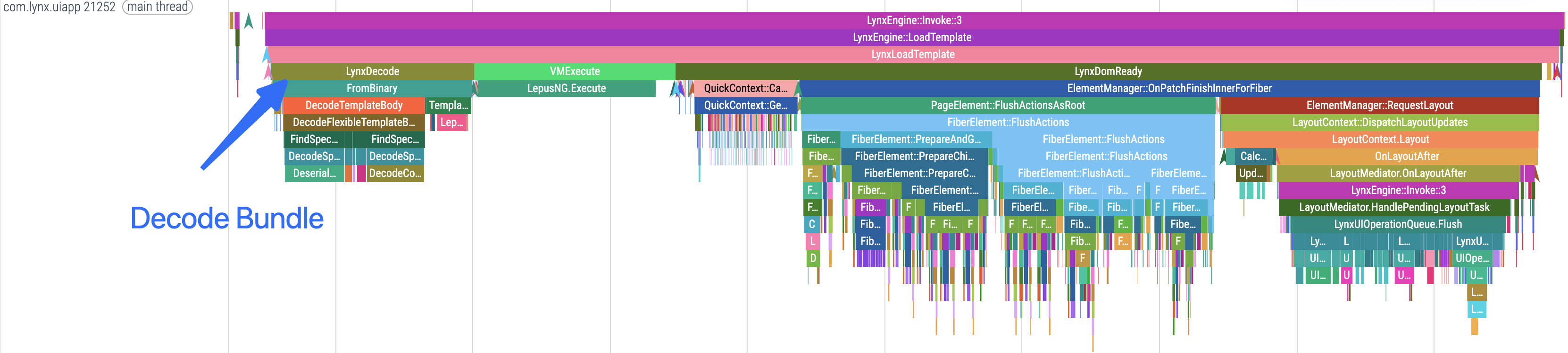

#解析 Bundle

加载 Bundle 阶段首先解析了 Bundle 中的 CSS 样式表，脚本，页面配置等内容。

#执行 MTS

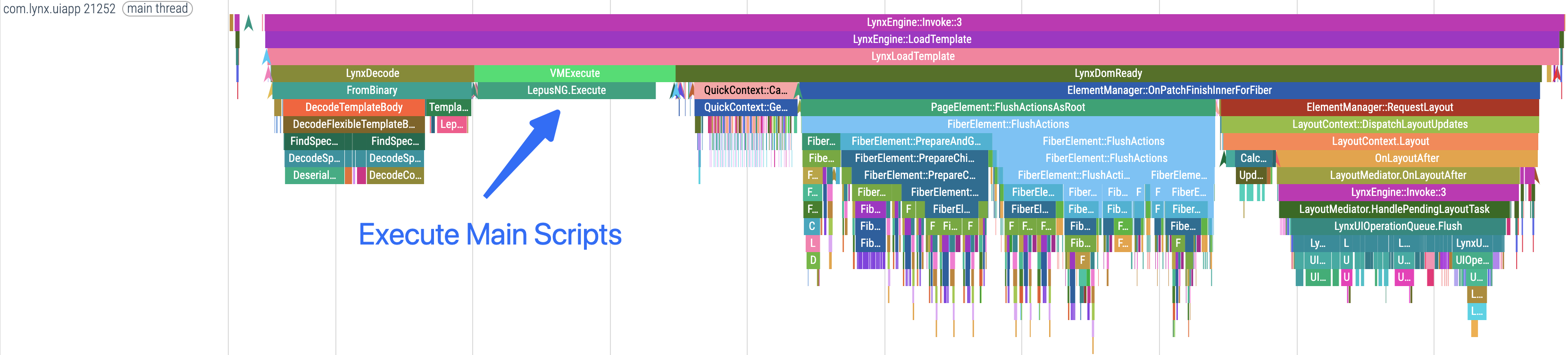

Bundle 解析完成后，Engine 线程虚拟机会执行 MTS。

#执行 BTS

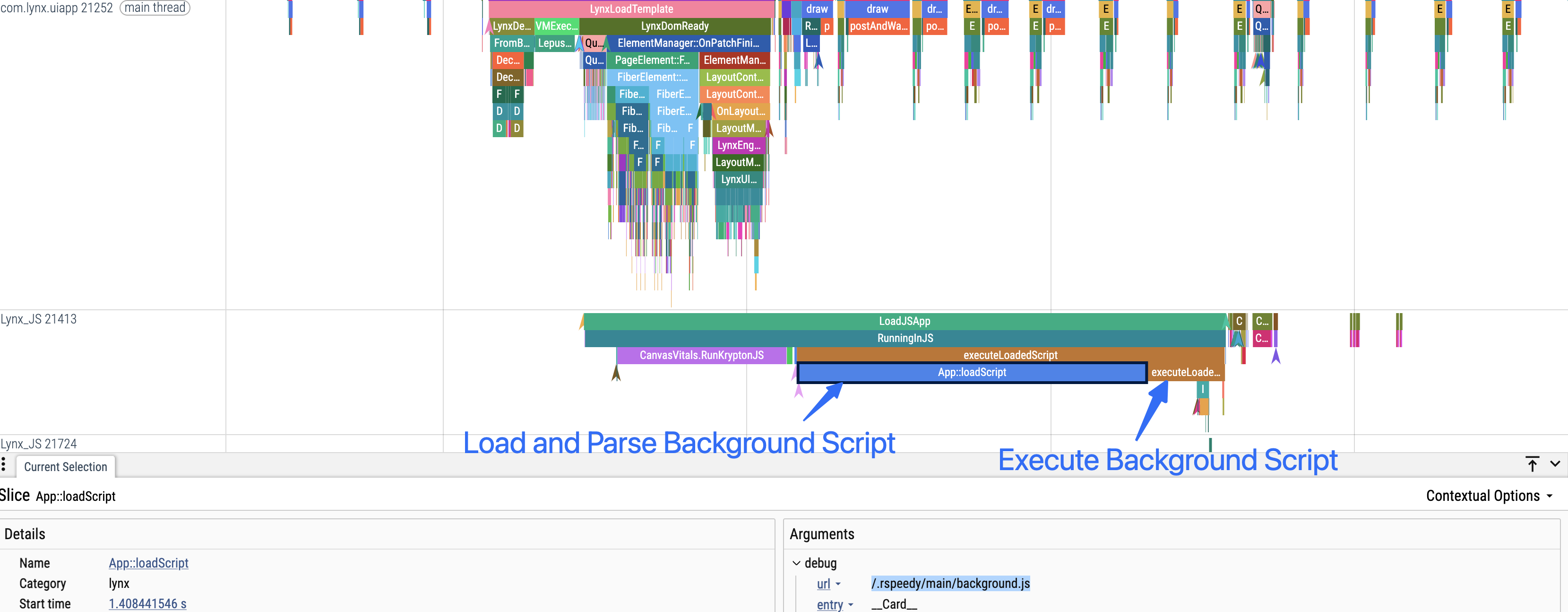

与此同时，后台线程虚拟机会加载，解析和执行 BTS。

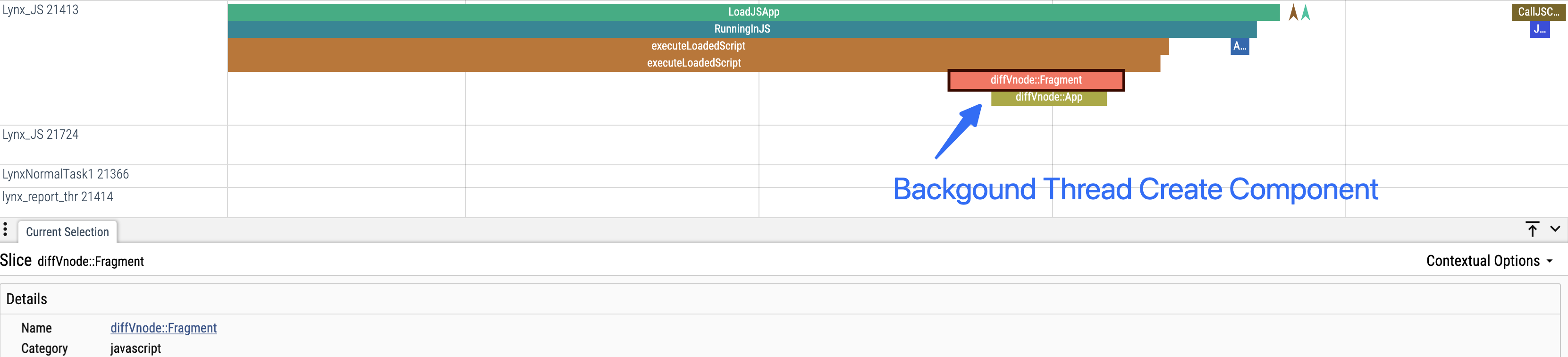

在 BTS 执行过程中，可以看到后台线程组件的创建过程。

#构建 Element 树

构建 Element 树阶段调用 Element PAPI 将页面结构转换为 Element 树。

以 hello-world 项目为例，首帧创建了 1 个 page 节点，6 个 view 节点，2 个 image 节点，5 个 text 节点。

<page>
  <view className="Background" />
  <view className="App">
    <view className="Banner">
      <view className="Logo" bindtap={onTap}>
        <image src={lynxLogo} className="Logo--lynx" />
      </view>
      <text className="Title">React</text>
      <text className="Subtitle">on Lynx</text>
  </view>
  <view className="Content">
    <image src={arrow} className="Arrow" />
    <text className="Description">Tap the logo and have fun!</text>
    <text className="Hint">
      Edit<text style={{ fontStyle: "italic" }}>{" src/App.tsx "}</text>
      to see updates!
    </text>
  </view>
  <view style={{ flex: 1 }}></view>
  </view>
</page>

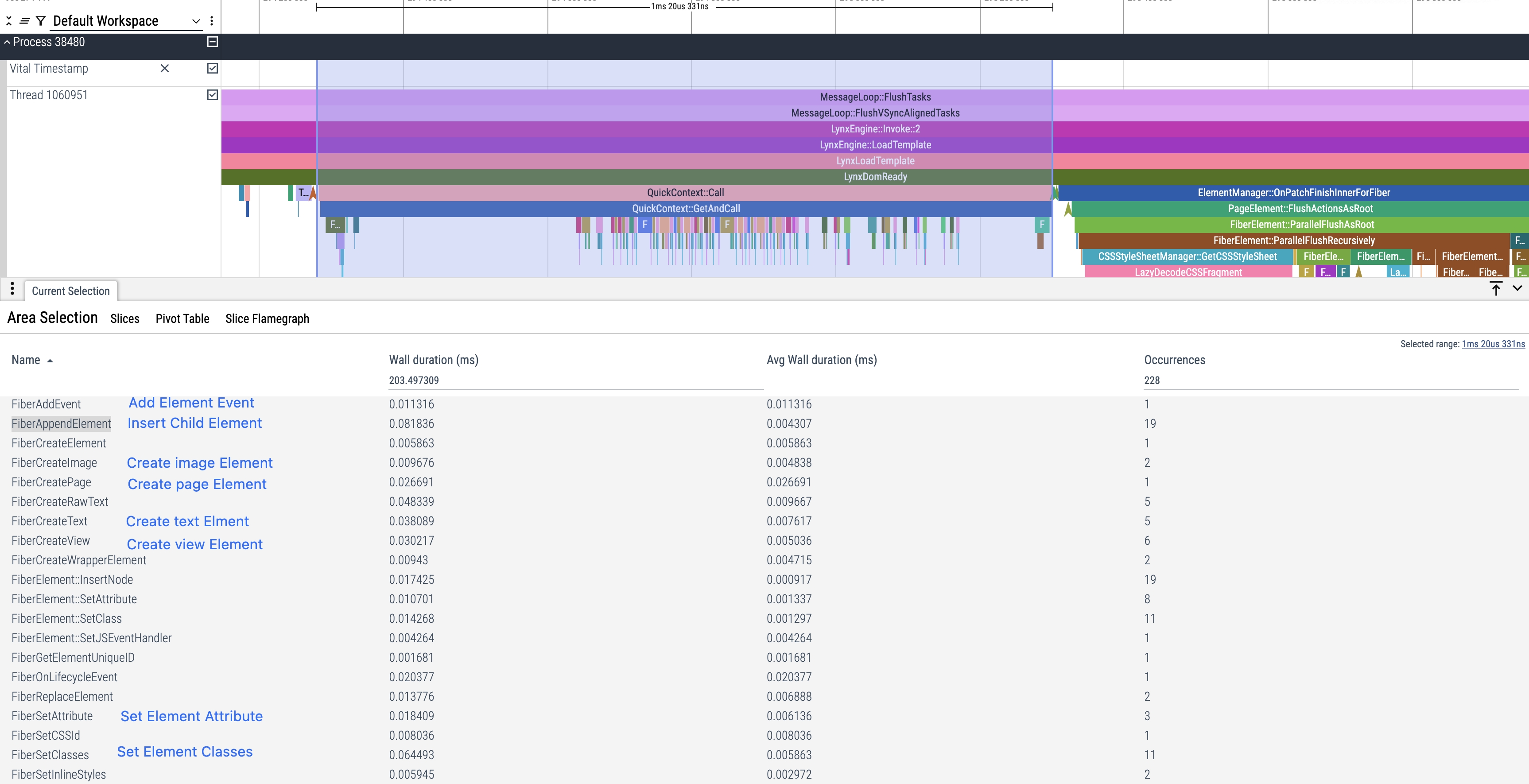

在 Trace 中可以看到创建 Element，设置 Element 的 Event，Class 等属性的完整过程。

#Resolve

Resolve 阶段根据 Element 的 class，内链样式等属性解析 Element 的 style，并创建排版节点树。

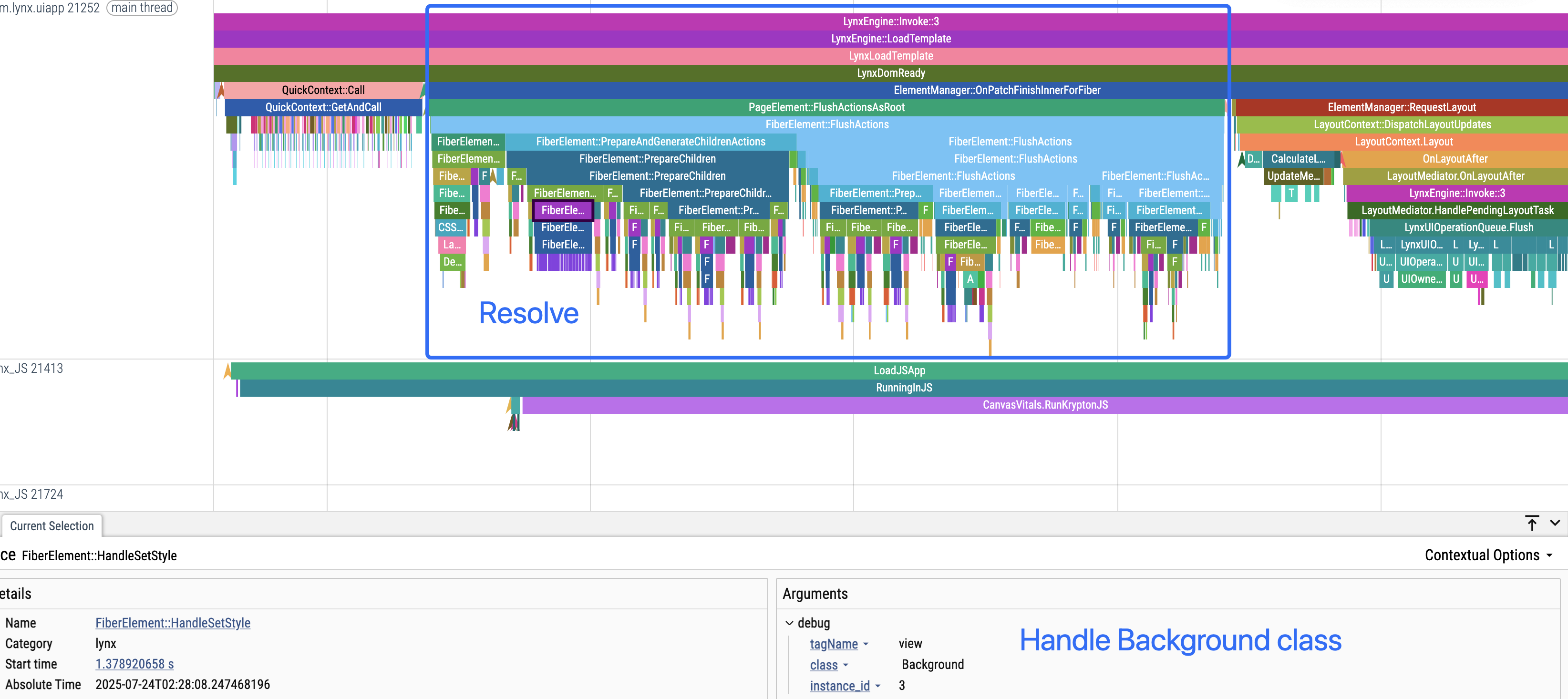

如下图所示，Resolve 阶段完整执行流程和解析 <view className="Background" /> 对应 style 的流程。

#排版

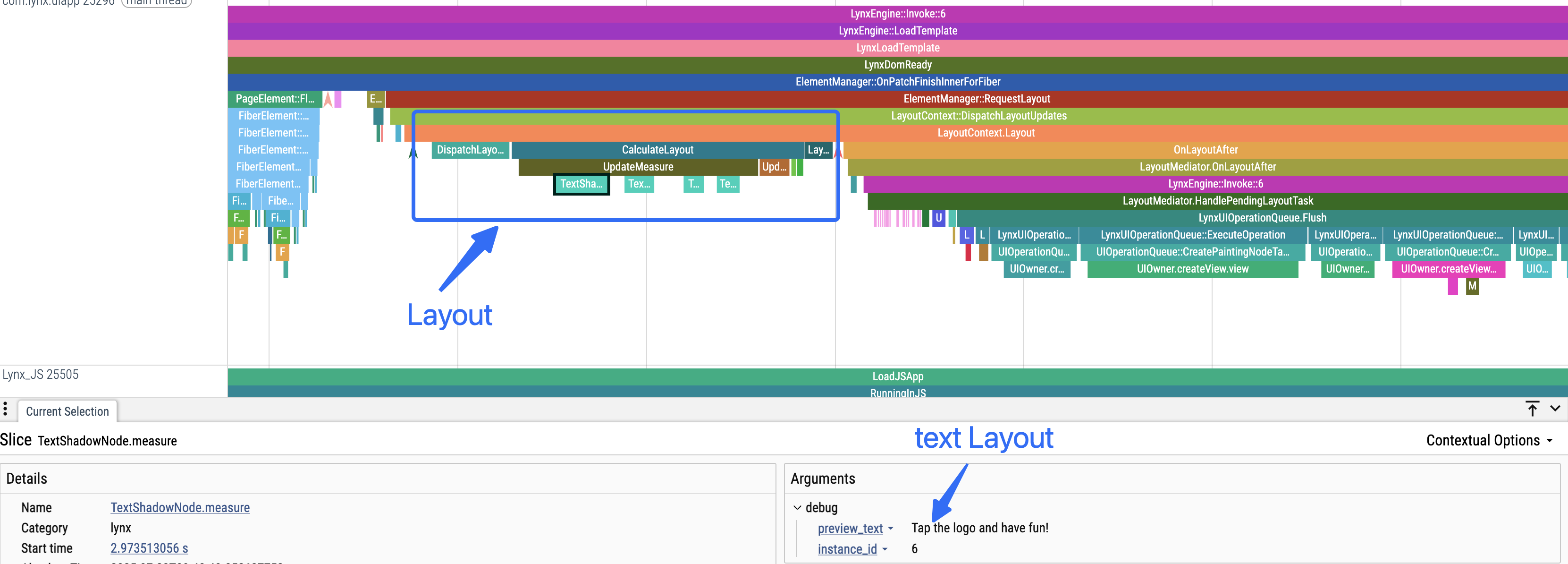

排版阶段完成排版节点的测量和排版。如下图所示，<text>Tap the logo and have fun!</text> 节点的排版过程。

#Flush

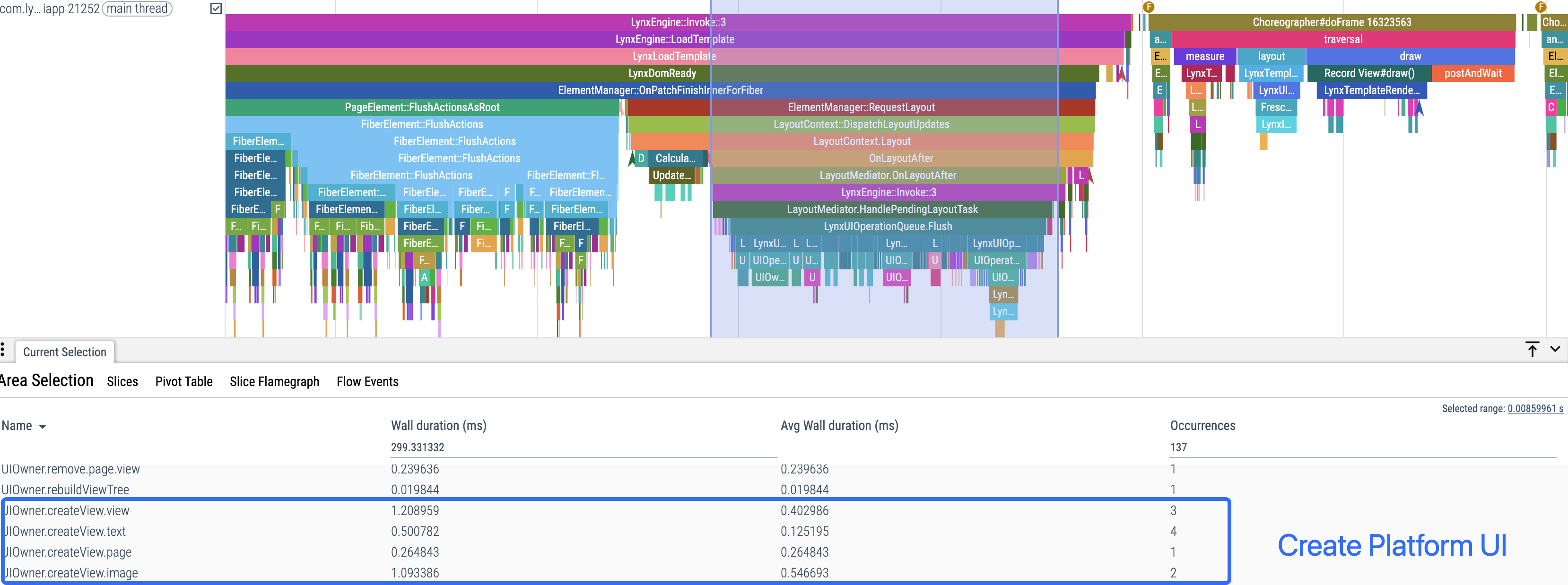

完成布局后将创建平台层 UI 节点，并设置各种属性和布局信息。

hello-world 项目首帧以下节点会创建平台层 UI：

<page>
  <view className="Background" />
  <view className="Banner">
    <view className="Logo" bindtap="{onTap}">
      <image src="{lynxLogo}" className="Logo--lynx" />}
    </view>
  </view>
  <text className="Title">React</text>
  <text className="Subtitle">on Lynx</text>
  <image src="{arrow}" className="Arrow" />
  <text className="Description">Tap the logo and have fun!</text>
  <text className="Hint"> Edit " src/App.tsx " to see updates!</text>
</page>

#绘制

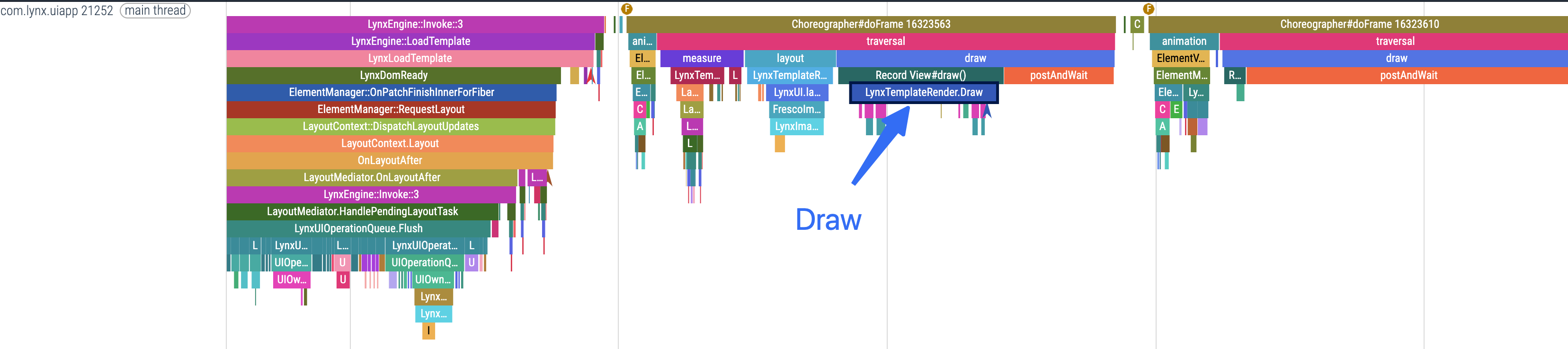

在系统的渲染回调到来时，完成平台层 UI 的首帧绘制。

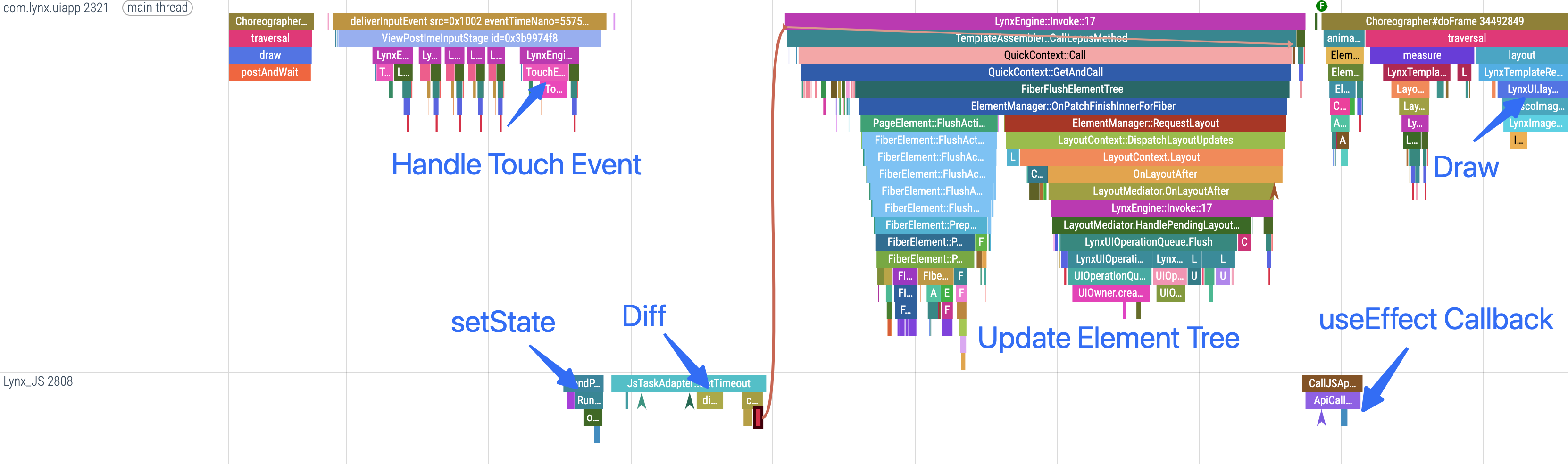

#更新渲染流程

以 hello-world 项目点击 Logo 触发更新为例，介绍组件更新渲染流程。

#触发点击事件

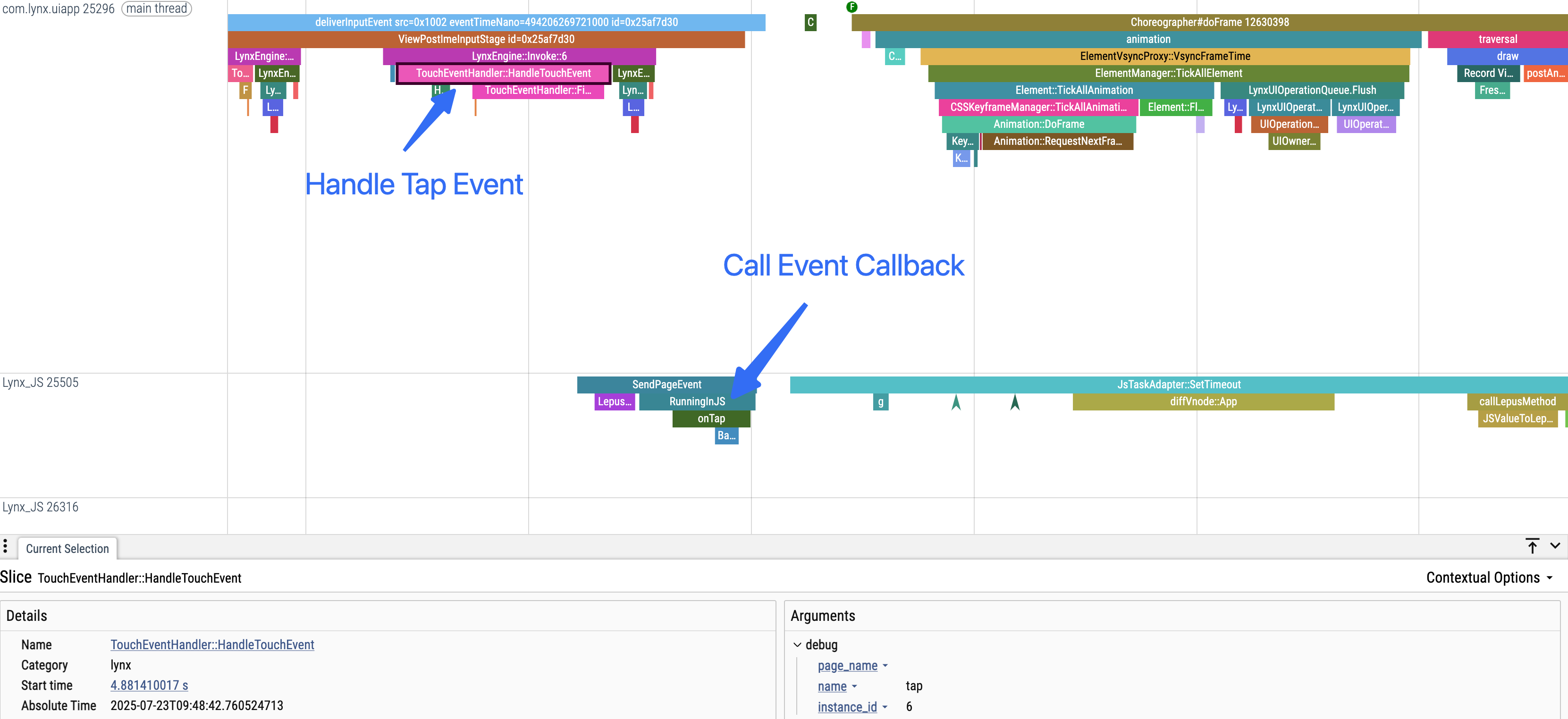

点击 Logo 后，LynxView 会处理点击事件并发送点击事件到后台线程，触发对应节点的点击事件回调。

为了在 Trace 中更清晰的看到点击事件回调的执行时机，可以使用 Trace API 添加自定义 Trace 事件。

const onTap = useCallback(() => {
  'background only';
  lynx.performance.profileStart('onTap');
  setAlterLogo(!alterLogo);
  lynx.performance.profileEnd();
}, [alterLogo]);

App 组件在点击事件回调中更新了 alterLogo 的状态。

#组件 Diff 流程

更新组件状态后，会触发组件的 Diff 流程，image 节点发生变化：

<view className="Logo" bindtap="{onTap}">
  + <image src="{reactLynxLogo}" className="Logo--react" /> - -
  <image src="{lynxLogo}" className="Logo--lynx" />
</view>

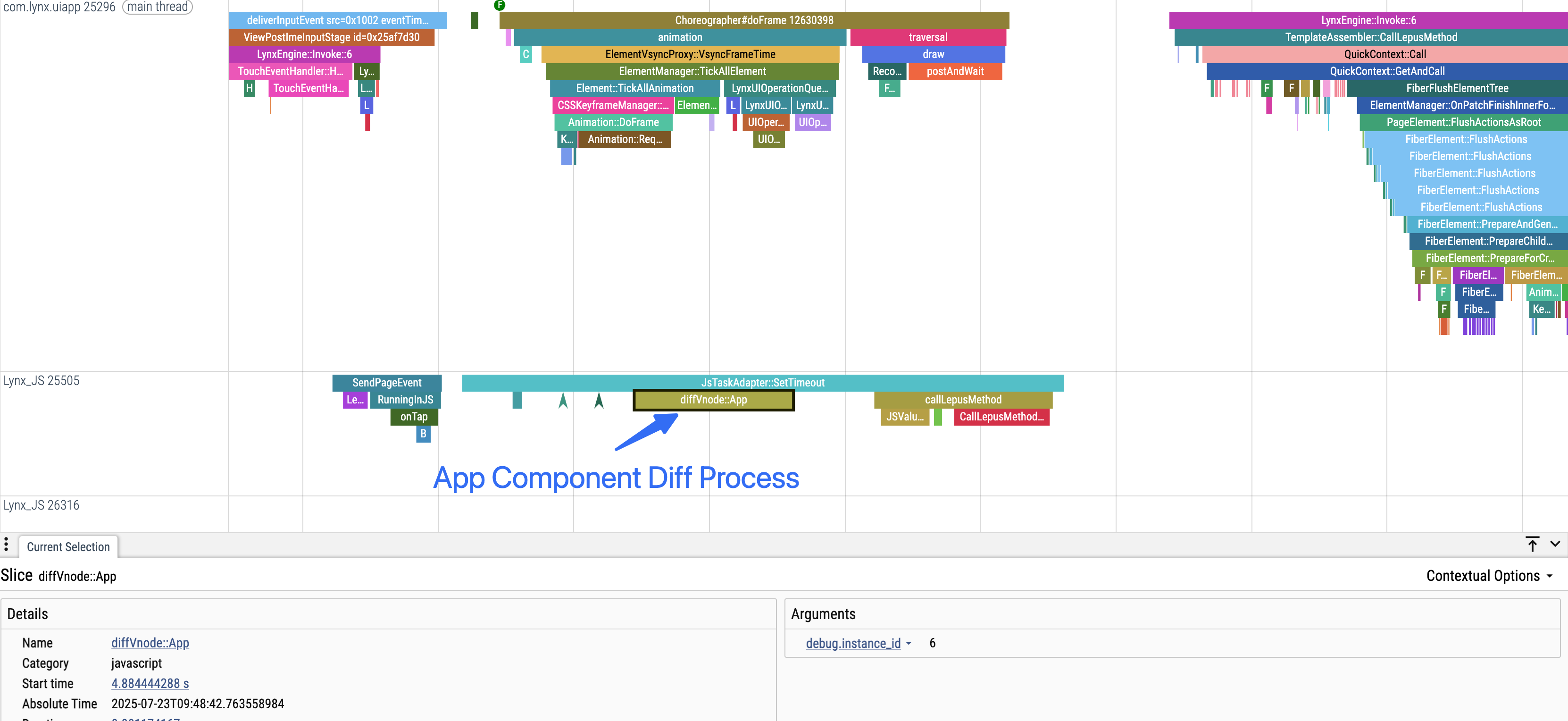

如下图所示，App 组件的 Diff 流程：

#组件更新同步

组件 Diff 完成后会将更新信息同步到 Engine 线程，驱动后续 UI 变更。在 Trace 中点击 CallLepusMethod 事件，可以看到组件 Diff 完成后对应的 UI 更新过程。

#UI 更新

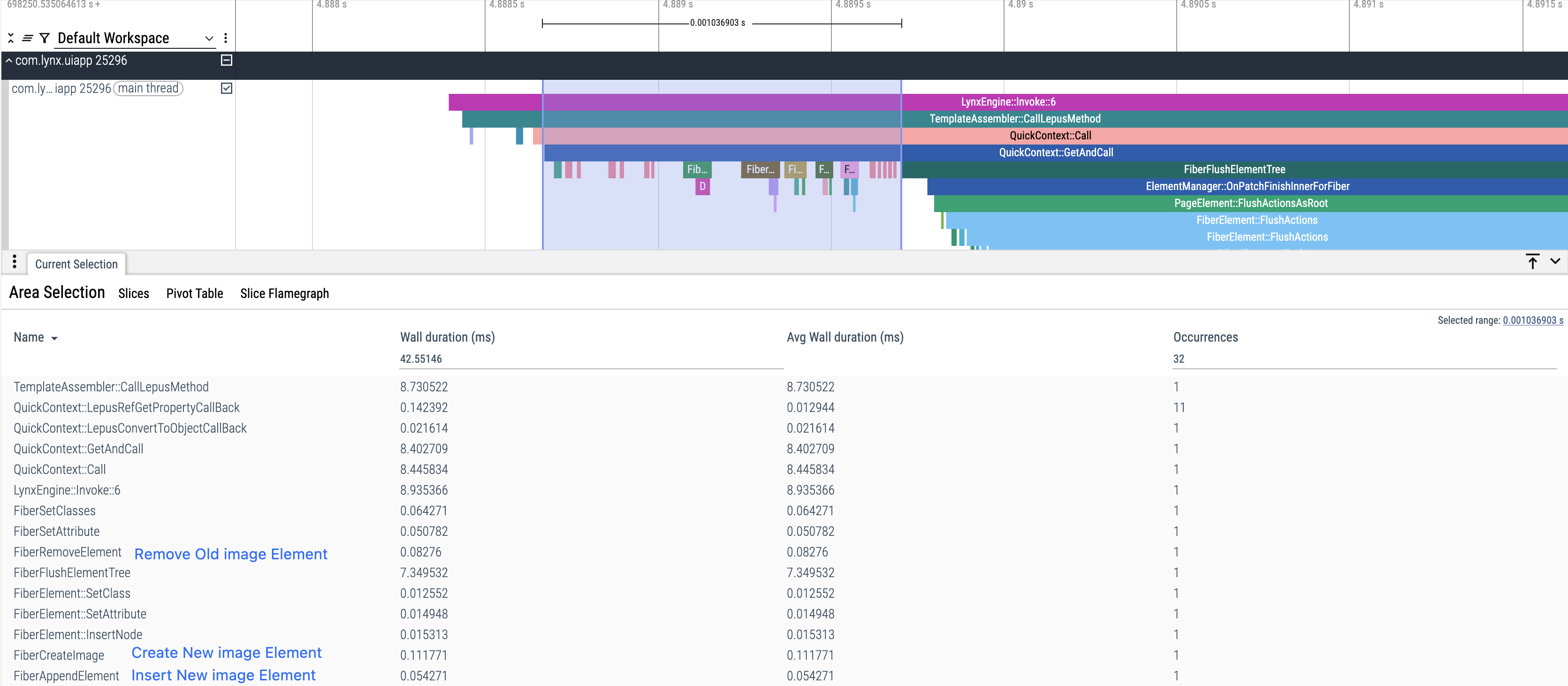

Engine 线程展示了 Element 树的更新过程。如下图所示，Element 树移除了一个节点，并新增了一个 image 节点。

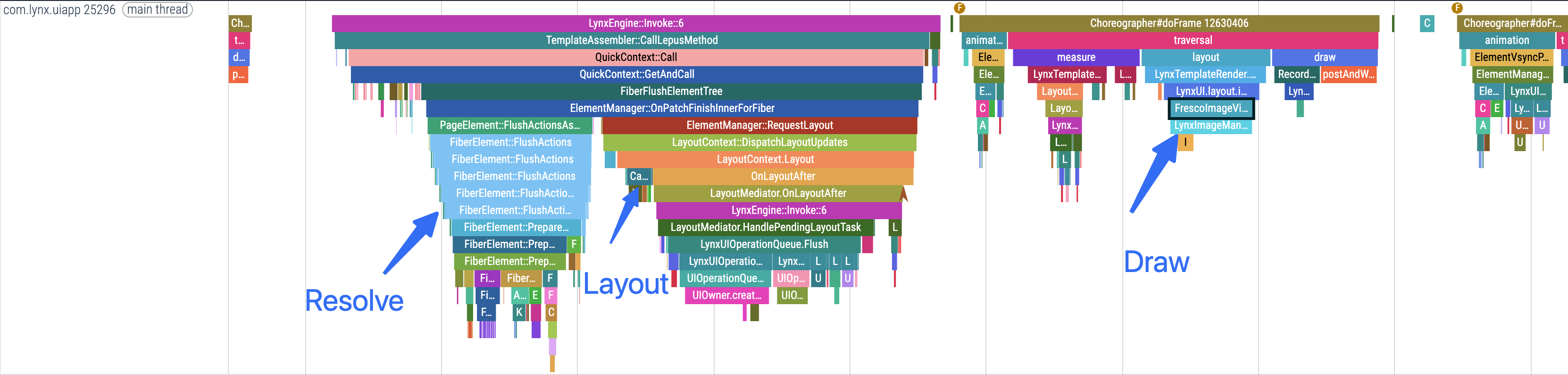

Element 更新完成后会重新排版和更新 UI。

#触发 useEffect 回调

Element 树更新完成后通知后台线程触发组件的 useEffect 回调。

为了在 Trace 中更清晰的看到 useEffect 回调的执行时机，使用 Trace API 添加自定义 trace。

useEffect(() => {
  console.info('Hello, ReactLynx');
}, []);

useEffect(() => {
  lynx.performance.profileMark('useEffect', {
    args: { alterLogo: `${alterLogo}` },
  });
}, [alterLogo]);
