#PipelineEntry

PipelineEntry 负责记录 Lynx Pipeline 中框架渲染（Framework Rendering）和引擎渲染（Pixel Pipeline）关键时刻的性能数据，继承自 PerformanceEntry。

Lynx Pipeline 是指从渲染触发到最终显示的完整流程。该流程分为四个主要部分：加载（Load）、解析（Parse）、框架渲染（FrameworkPipeline）、引擎渲染（PixelPipeline）。

由于 Lynx Pipeline 触发频繁，框架仅统计以下两种情况：

1. 被 __lynx_timing_flag 标记的 Lynx Pipeline，产生的性能数据为 PipelineEntry。
2. 加载执行 TemplateBundle 触发的 Lynx Pipeline，产生的性能数据为 LoadBundleEntry。

以下是 PipelineEntry 的流程图：

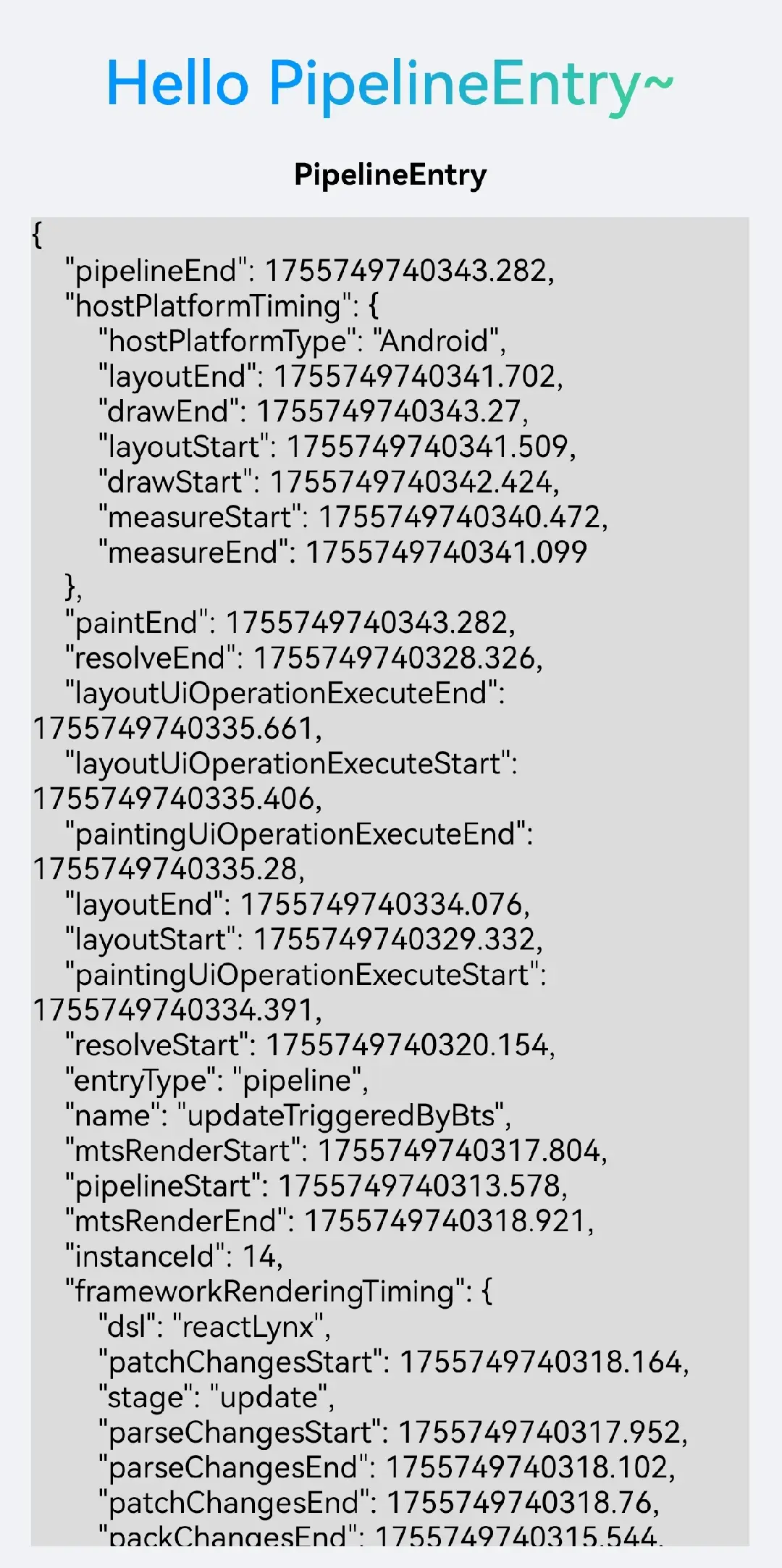

#示例

该示例展示了如何产生和获取 PipelineEntry。

performance-apisrc/pipeline-entry/index.tsx

Code

预览

#实例属性

#entryType

entryType: string;

性能事件的类型，当前类所有实例的值均固定为 pipeline。

#name

name: string;

性能事件的具体名称，此处用于区分 Pipeline 的触发源，取值如下：

• loadBundle
• reloadBundleFromNative
• reloadBundleFromBts
• updateTriggeredByBts
• updateTriggeredByNative
• updateGlobalProps
• setNativeProps

#identifier

identifier: string;

某条 Lynx Pipeline 的标记。有以下两种取值情况：

1. 被 __lynx_timing_flag 标记的 Lynx Pipeline，identifier 等于 __lynx_timing_flag 的值。
2. 加载执行 TemplateBundle 触发的 Lynx Pipeline，identifier 为空字符串。

#pipelineStart

pipelineStart: number;

渲染流水线的开始时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#pipelineEnd

pipelineEnd: number;

渲染流水线的结束时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#mtsRenderStart

mtsRenderStart: number;

执行主线程脚本构建 Element Tree 的开始时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#mtsRenderEnd

mtsRenderEnd: number;

执行主线程脚本构建 Element Tree 的结束时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#resolveStart

resolveStart: number;

计算 Element 样式的开始时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#resolveEnd

resolveEnd: number;

计算 Element 样式的结束时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#layoutStart

layoutStart: number;

布局计算的开始时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#layoutEnd

layoutEnd: number;

布局计算的结束时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#paintingUiOperationExecuteStart

paintingUiOperationExecuteStart: number;

执行绘制相关 UI 操作的开始时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#paintingUiOperationExecuteEnd

paintingUiOperationExecuteEnd: number;

执行绘制相关 UI 操作的结束时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#layoutUiOperationExecuteStart

layoutUiOperationExecuteStart: number;

执行布局相关 UI 操作的开始时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#layoutUiOperationExecuteEnd

layoutUiOperationExecuteEnd: number;

执行布局相关 UI 操作的结束时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#paintEnd

paintEnd: number;

基于 UI 和 UITree，完成最终像素化的结束时间戳。该时间戳是一个表示为浮点型的 Unix 时间戳（单位：毫秒），精确到小数点后三位。例如：1739594612307.429。

#frameworkPipelineTiming

frameworkPipelineTiming:  FrameworkPipelineTiming[keyof FrameworkPipelineTiming];

框架渲染中关键阶段的性能数据， 类型为 FrameworkPipelineTiming。

#hostPlatformTiming

hostPlatformTiming: AndroidHostPlatformTiming |
  HarmonyHostPlatformTiming |
  IOSHostPlatformTiming;

Lynx Pipeline 中不同平台特有的关键阶段的性能数据， 类型为 AndroidHostPlatformTiming | HarmonyHostPlatformTiming | IOSHostPlatformTiming。

#actualFmp

actualFmp?: PerformanceMetric;

从准备 TemplateBundle 至带有 __lynx_timing_flag="__lynx_timing_actual_fmp" 元件与标签渲染完成的耗时，数据类型为 PerformanceMetric。

计算公式为：actualFmp = PipelineEntry.paintEnd - InitContainerEntry.prepareTemplateStart。

#lynxActualFmp

lynxActualFmp?: PerformanceMetric;

从加载 TemplateBundle 至带有 __lynx_timing_flag="__lynx_timing_actual_fmp" 元件与标签渲染完成的耗时，数据类型为 PerformanceMetric。

计算公式为：lynxActualFmp = PipelineEntry.paintEnd - LoadBundleEntry.loadBundleStart。

#totalActualFmp

totalActualFmp?: PerformanceMetric;

从用户打开页面至带有 __lynx_timing_flag="__lynx_timing_actual_fmp" 元件与标签渲染完成的耗时，数据类型为 PerformanceMetric。

计算公式为：totalActualFmp = PipelineEntry.paintEnd - InitContainerEntry.openTime。

#兼容性
